48.6㎜単管パイプを使用した間口10mパイプハウスの打ち込みパイプ基礎

48.6φパイプハウス , 農業用ビニールハウス

農業用ビニールハウス、施設園芸、スマート農業の専門店モリシタ代表の森下幸蔵です。

https://www.morishitahouse.jp/sp/(スマホ版)

https://www.morishitahouse.jp/ (PC版)














48.6㎜単管パイプを使用した間口10mパイプハウスの打ち込みパイプ基礎














間口10㍍のパイプハウスを48.6㍉の単管パイプを使用して建てています。

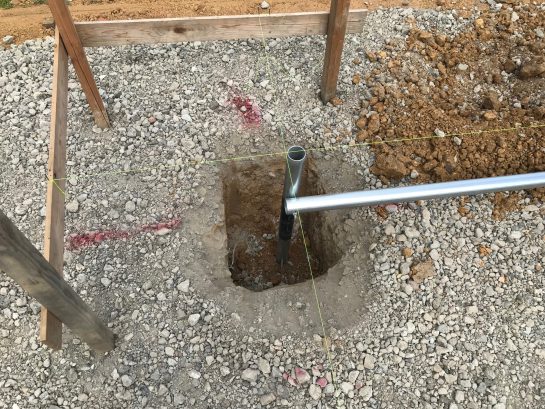

3㍍間隔に掘った穴に、48.6㍉のパイプを打込んで、その穴に捨てコンを打設します。

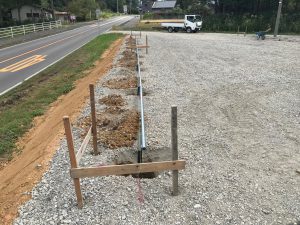

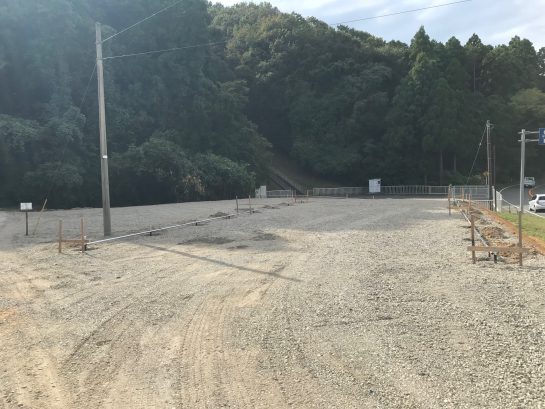

現場の全景です。

ハウスの大きさは、間口10㍍、奥行21㍍です。

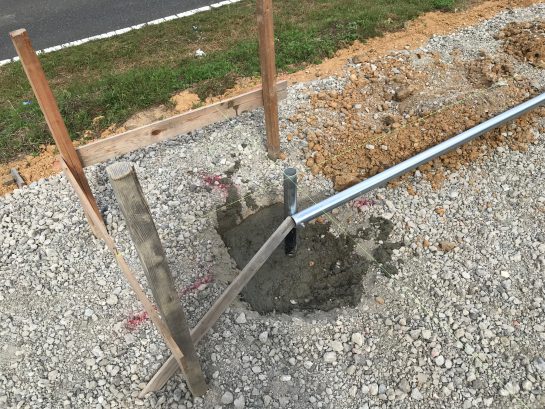

3㍍間隔に打込みパイプを敷設して、桁行の直管とボルトナットで固定します。

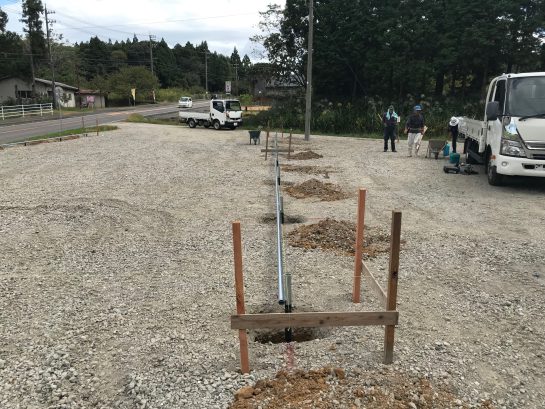

レベルを出して、隅柱の位置も水糸で合わせます。

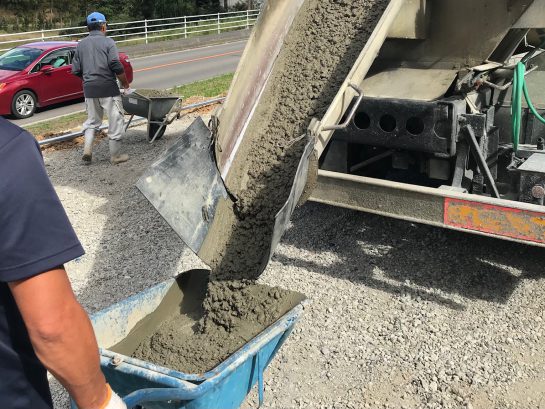

生コンクリートを打設します。










掘削した穴に捨てコンとして打設します。

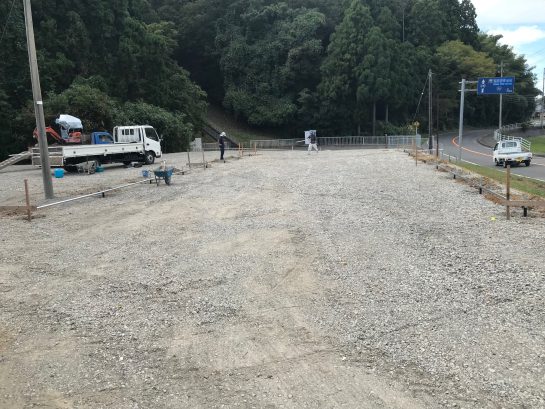

全ての穴に生コンを打設したら、ハウスの内側方向に打込みパイプを少し傾けます。










動画で分かりやすく説明しました。





https://youtu.be/8CqCHKupGZw
