48.6mm単管パイプを使用した間口10m格納庫ハウスの構造と仕様について

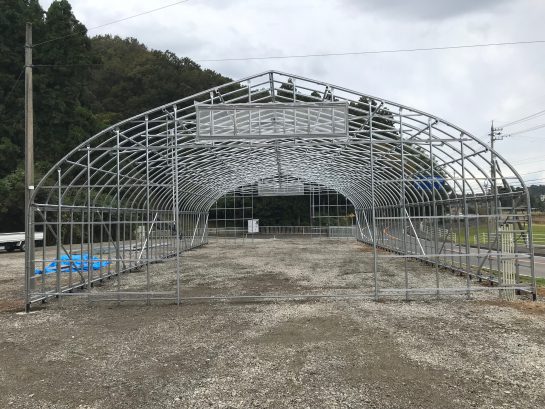

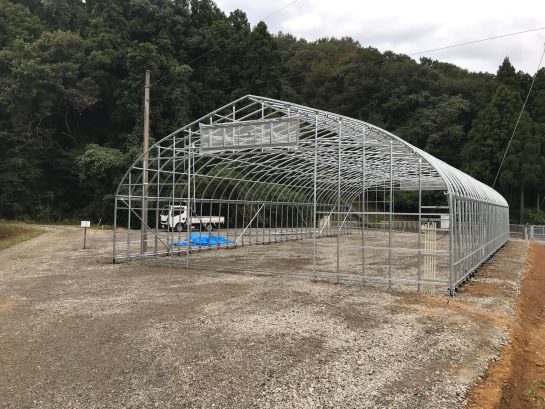

10m間口のパイプハウスを48.6φX2.4mmの単管パイプを使用して、建設しています。
お客様は稲作の生産組合様で、農機の格納庫として注文いただきました。
アーチパイプは0.6mピッチで、コンクリートで根巻きした基礎パイプを3mピッチで配置しています。
アーチパイプは、48.6φX2.4mmですが、棟木と中母屋パイプには42.7φX1.6mmを使用しています。
クロスタイバーと妻柱にも42.7φX1.6mmを使用しています。

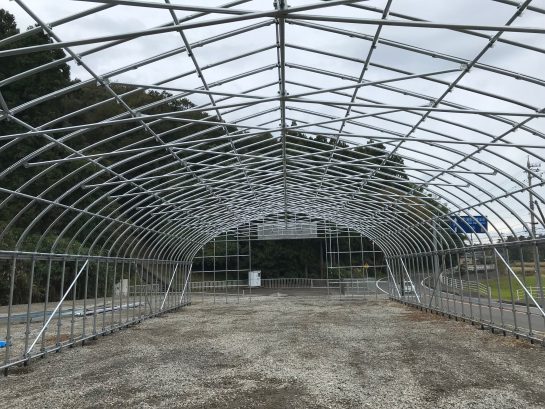

クロスタイバーは、1.2m~1.8m間隔で設置しました。
クロスタイバーには、42.7φX1.6mmX6.0mを使用しています。

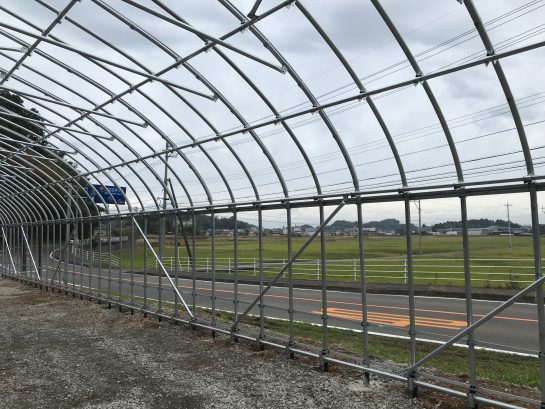

クロスタイバーの下部は、肩上に取り付ける方が強度が上がるのですが、42.7φX1.6mmの最長規格が6.0mですので、写真のような取付になります。
動画で分かりやすく説明しました。
