農業用パイプハウス(ビニールハウス)の建て方をCAD画面を使って説明しました【5回目】〜妻面の組立(東都興業のニュービニツマを組み立てる)〜
パイプハウス(ビニールハウス)の建て方をCAD画面を使って説明してみました。第5回目です。
農業用パイプハウス(ビニールハウス)建て方を動画で説明しました。
パイプハウスの規格は間口6メートル、奥行50メートル、単棟、アーチパイプ25.4φ、アーチパイプピッチ0.5メートルです。
今回は、パイプハウスの妻面の組立について
弊社のパイプハウス妻面は、L字曲げパイプを妻柱に使用していますが、まずはメーカー品である東都興業さんのニュービニツマを使用した場合について説明します。
① 地面に妻柱を差し込む穴をあける
まず、妻面側のアーチパイプの地際にひもを張り、ニュービニツマの組立説明書に記載されている間隔で地面に妻柱のさし込み穴をあける。
② ①で地面にあけた穴に妻柱を立てる
妻柱を水平器を当てて垂直に立て、アーチパイプに取り付ける。
アーチパイプとの接合部は、付属品のユニバーサルジョイントを使用する。
③ マグサとビニペットを取付ける。
付属部品を用いて、マグサ(水平方向のニューエルペット)とビニペットを取付ける。

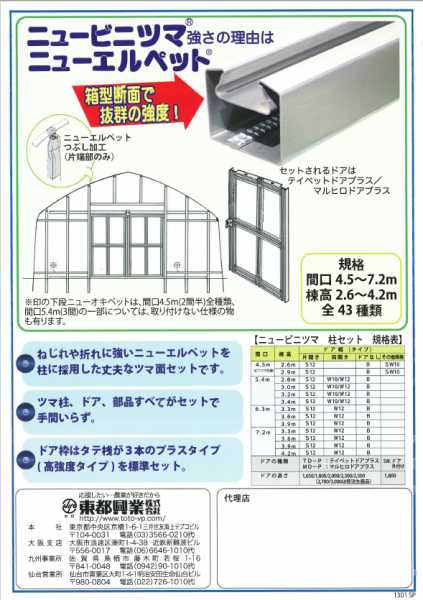

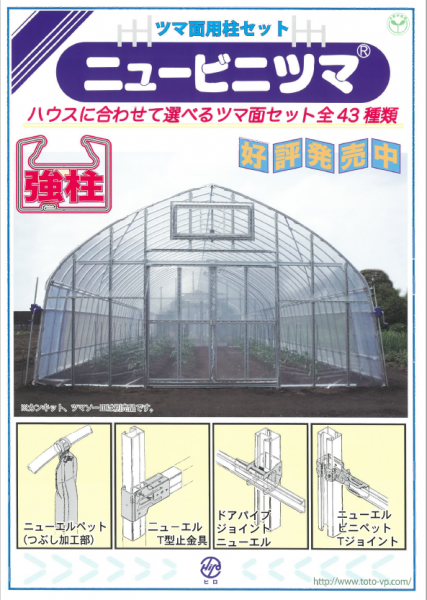

ニュービニツマの完成写真と付属部品

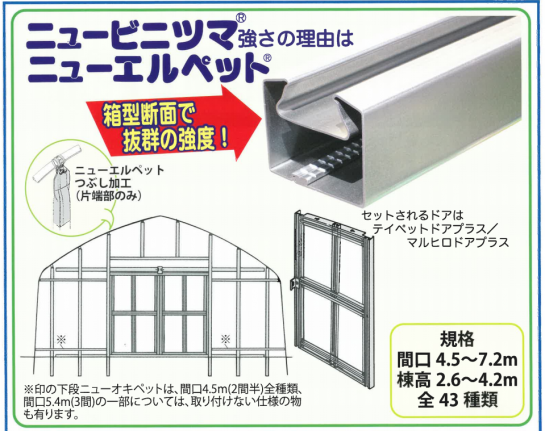

ニュービニツマ®セットの特長
◇ねじれや折れに強いニューエルペットを柱に採用してより丈夫になった。
◇妻柱、ドア、部品がすべてセットになっているので便利。
◇ドア枠は、目の字型ではなく、高強度の田の字型を標準セット。

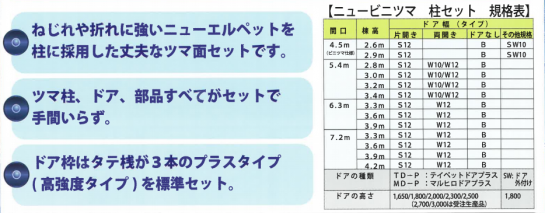

ニュービニツマ規格表 拡大
https://www.toto-vp.com/products/?ssid=1000007
https://www.toto-vp.com/attach_file_view/datfile/1002091-025109-1.pdf
農業用パイプハウス(ビニールハウス)の建て方【5回目】 〜妻面の組立(東都興業のニュービニツマを組み立てる)〜を動画で説明しました。
